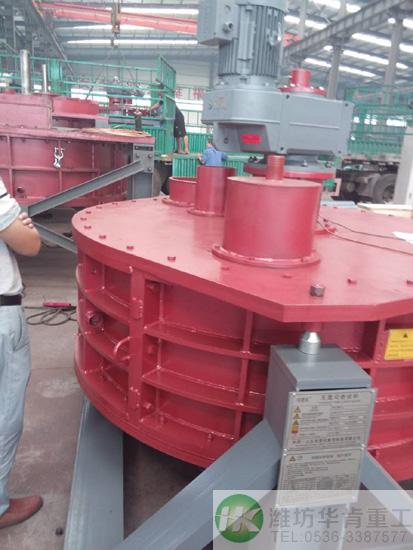

轉子秤

概述：

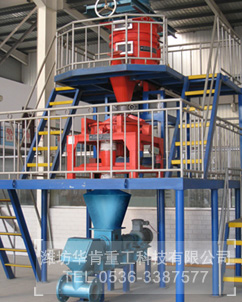

      粉體轉子秤由粉體定量喂料機、環狀天平轉子秤、鎖風裝置和微機控制部分組成。是用于流動性粉體的動態測量和連續配料控制設備。可用于水泥、電力、冶金、醫藥、食品、化工等多種行業。

工作原理：
      粉體轉子秤采用天平式稱重計量結構，由電機，葉輪轉子及圓盤組成的天平體用秤體刀口支撐在機架上，進出料口均采用軟連接，不會影響到天平結構體的回轉受力運動，在粉體輸送過程中，由于葉輪旋轉使物料在進料口至出料口的半個圓周內均勻流動。稱重傳感器能夠精確測量出半周圓上粉體的重量信號，此重量信號和安裝在葉輪電機上的測速傳感器而檢測到的頻率脈沖信號（恒速運行的粉體轉子秤可以省去測速傳感器）在3u2000儀表內進行計算后得到瞬時流量信號，在與設定值比較后輸出一路調節信號，該信號在反饋到變頻器，從而調節交流電動機（包括喂料機變頻調速電機），通過調節轉子秤或喂料機轉速即可達到調節粉體喂料流量的目的。

      轉子秤是基于天平的原理設計制造的，進出料口與秤體刀口在一條直線上，進出物料的沖擊對天平不產生影響，轉子秤零點不會發生變化，在轉自葉片附著少量的粉塵的情況下仍會保持平衡。劑量腔內無余料死角，保證被計重的粉體全部被輸送走，不會產生計量誤差。

結構特點：
◆ 粉體定量喂料機采用多層式密封結構，保證粉體連續輸送，喂料均勻穩定，不結拱、噴流、堵塞等現象，喂料精度高。
◆ 由于采用了柔性密封，解決了噴流、磨損及溫度變化等所產生的問題
◆ 轉子秤采用天平結構，天平體兩側平衡，傳感器只檢測粉體重量。
◆ 進出料口和支點在同一軸線上，物料沖擊對天平平衡不產生影響。
◆ 受控性能好，流量調節范圍廣，計量精度高。
◆ 結構簡單、緊湊、全密封、安裝維護方便。
◆ 采用觸摸屏儀表，功能強大，性能穩定。
技術指標：
計量誤差：≤±0.5%
控制精度：≤±1.0%
喂料能力：10～1200t/h
系統功率：≤10KW
電源：380/220V±15% 50Hz±2%
轉子直徑：600mm～1800mm
